多維力傳感器使用前要進行校準

2020-02-11

次

要同時測量多分量力與力矩，就需要用到多維力傳感器，也就不可避免地要在使用前進行校準（標定），否則將無法完成電信號至力學量值的轉換。

　　校準一般采用砝碼進行，因?yàn)轫来a具備非常高的穩定性和精準度，依靠重力及垂直向下的方向性，這種簡單標準載荷的可靠性超過了很多施力裝置。也有利用力發生器及高精度力傳感器實現自動加載與測量的，然而實現起來相當困難，并且這樣的成套裝置仍然必須通過砝碼進行首次校準與調試。

　　通過加載可以得到信號，而載荷也是已知的，這樣就可以得到信號與載荷的數學關系了。使用時，根據校準獲得的數學關系，可以計算出未知載荷。六維力傳感器使用前都需要校準。對于多維力傳感器，校準是一件復雜的工作，數據處理方法也是多種多樣的。力傳感器性能的好壞與校準設備及方法密切相關。

　　校準方法需要處理的核心問題是怎樣加載（載荷表設計），以及如何得到各分量電信號與載荷確切的數學關系（校準矩陣），還需要評估所得到的數學關系是否足夠準確（不確定度分析）。

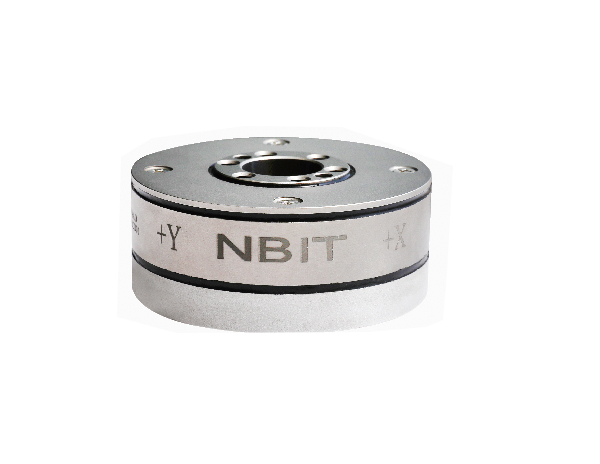

六維力傳感器
