六維力傳感器標定裝置簡介

2020-04-01

次

“氣動力—慣性力復合離心試驗”六維力傳感器標定系統由測試系統和標定裝置兩部分組成，測試系統主要包括力傳感器，信號測量及放大裝置，數據采集卡，計算機以及標定軟件；傳感器標定裝置由六維力承力墻、承力鋼梁、過渡法蘭、L型加載梁，液壓協調加載系統等組成。其中承力墻、過渡法蘭、承力鋼梁主要用于傳感器和液壓作動筒的轉接和固定，液壓協調加載系統是載荷施加和控制裝置。

　　作為標定裝置的核心部件—型加載梁：其設計精巧，簡單實用，確保力傳遞的連續型和準確性。其8個45°均布的安裝螺孔，使L型加載梁的安裝位置45°可調，從而使xF和yF載荷的施加可以實現，L型的外形設計，使該加載裝置不僅可以實現單唯力的施加，而且可以根據需要完成不同方向和大小的力矩和單唯力的同時施加，這種裝置從結構設計上滿足了六維力傳感器標定所需所用載荷狀態的實現；后，L型加載梁周身所布置的8個半球狀加載坑，以點一點接觸的方式確保了載荷施加方向的準確性。

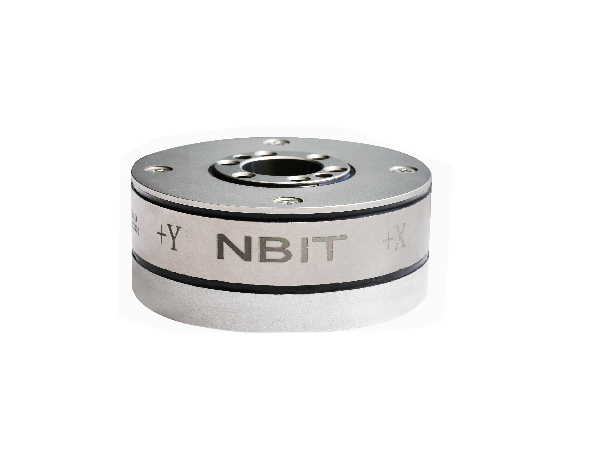

GGT9系列大量程六維力傳感器
