力傳感器如何工作？

2021-03-26

次

六維力傳感器測量質量或重量，力傳感器測量力（即N或牛頓）。他們是否可以互換？每個牛頓大約等于100克，力傳感器物理單位可以轉換為稱重傳感器單位！但是實際上不是這么簡單。為了生產力傳感器，除了應變片外還需要一個彈性體 - 例如采用不銹鋼。應變片將牢固地黏貼在彈性體上。我們采用彈性體簡單的形式 - 鋼圓柱體來進行說明。

讓我們來簡單地了解下應變片：其作為電導體牢固地附著在基底上。當基底被拉伸時，應變片將會變長。反之被壓縮時，應變片將會縮短。結果是導致應變片電阻產生變化。這就是應變測量原理，通過應變電阻產生變化來確定應變大小。

稱重傳感器和力傳感器的標準不同，稱重傳感器一般為貿易秤標準，而立傳感器需要滿足 VDI 2635 或 ISO 376 標準。在這些標準中，可重復性其其中重要的因素。稱重傳感器在工廠中生產，然后再現場進行標定。力傳感器生產后立即在工廠進行校準，并且需要保證傳感器拆下并安裝后，測量值相同。因此，力傳感器具有比稱重傳感器更堅固的結構，以保證在變化條件下的測量值的重復性。

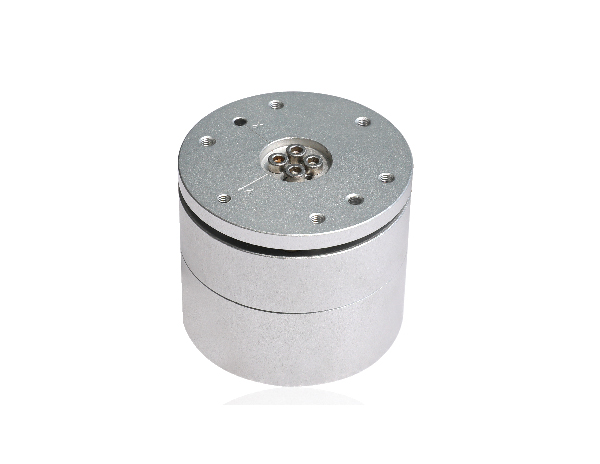

六維力傳感器
