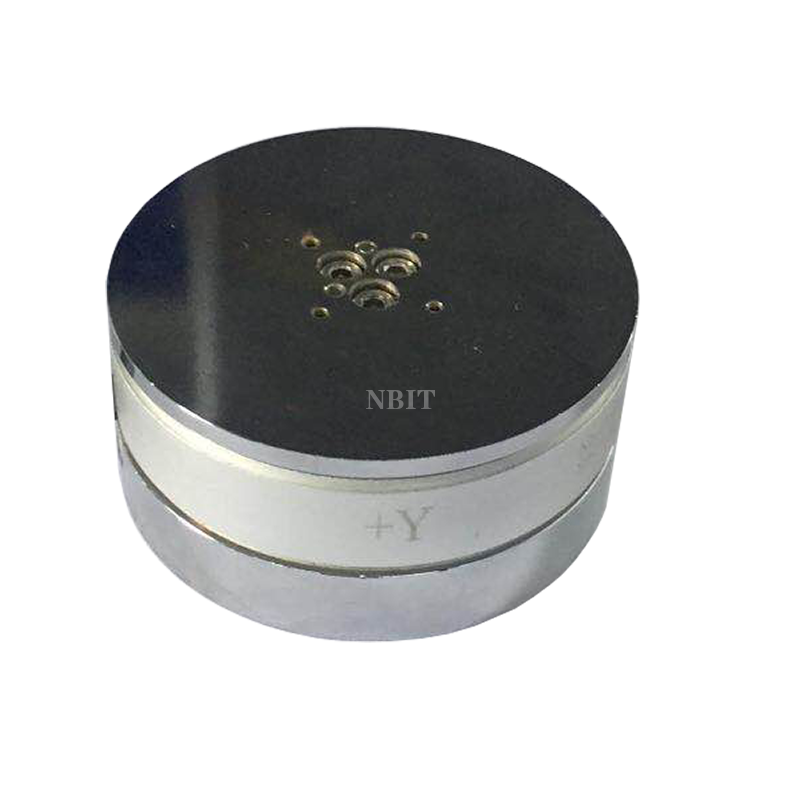

三維力傳感器通常由以下幾部分結構組成：

彈性體：這是三維力傳感器的關鍵部件，具有將外界施加的三維力轉化為應變的功能。彈性體的材質和結構設計直接影響傳感器的性能，一般需要具備較高的彈性模量和強度，以便在受力時能夠產生準確的形變。當力作用于彈性體時，它會根據力的大小和方向發生相應的變形。

電阻應變片：粘貼在彈性體的表面，負責將彈性體的應變轉化為電阻變化。其工作原理是基于應變效應，即當物體受到外力作用發生形變時，內部電阻值會發生改變。這些電阻應變片通常按照特定的布局方式分布在彈性體的不同位置，以便能夠同時檢測三個方向（X、Y、Z 軸）上的力分量。

信號處理電路：主要用于將電阻應變片的電阻變化轉換為可讀的電壓或電流信號。通常會采用橋式電路等電路結構來實現電阻值的放大和轉換，經過信號調理和數字化處理后，得到與外力大小和方向相對應的數字信號輸出。

保護外殼：起到保護內部敏感元件（彈性體、電阻應變片等）的作用，使其免受外界環境的干擾和損害。保護外殼需要具備一定的機械強度和防護性能，能夠抵御灰塵、濕氣、腐蝕性物質等的侵蝕。

連接部件：用于將傳感器與被測物體或其他設備進行連接，確保力能夠準確地傳遞到彈性體上。連接部件的設計應保證連接的牢固性和可靠性，同時要盡量減小對傳感器測量精度的影響。
