人和直立動物的運動是各足間運動同步協調的過程。研究動物運動瞬時各足間的同步運動反力信息和運動行為信息，可以揭示動物運動時各足間的同步協調規律，深入理解動物保持高靈活性、穩定性和機動性的深層力學原因和神經控制機制。

動物運動生物力學測試平臺GF2040利用 3 維力傳感器陣列作為運動反力測試平臺，并同步記錄運動行為步態，可以得到運動時瞬時各足間的同步三維運動反力信息和運動行為信息。系統包括三維力傳感器陣列平臺、高速攝像機（選配）、數據采集與處理軟件等。

主要功能

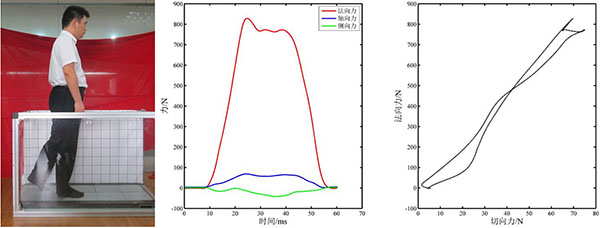

1.      實時采集動物運動過程中足底的三維接觸反力及其變化數據；

2.      配合告訴攝像機，可實現運動反力與瞬時運動行為的同步記錄。

應用領域

1.   人體健康與疾病診斷領域（如骨科手術效果評估、糖尿病足早期診斷）；

2.   康復效果量化評估、手術或矯正療效前后的追蹤比較、提供輔助治療方案；

3.   運動生物力學、人或動物的運動平衡穩定性的仿生研究，為仿生機器人研制提供依據；

4.   動物的不同種群、不同年齡的運動行為與運動力學比較研究，了解動物種群的進化，為研究野外生存策略、棲息地選擇和保護提供基礎。

1. 1.   平臺采用多段式設計，每段長1775mm，寬555mm，布置2*5共10只三維力傳感器，可根據需要多段拼接使用，增加測試步道長度：

2. 2.   承力板尺寸250*350mm，符合人腳尺寸及行走習慣；

3. 3.   具有信號同步觸發功能，可保證力學數據與視頻數據同步；

傳感器主要性能指標：

            量程：Fx/Fy/Fz：4000N/4000N/4000N

            分辨率：Fx/Fy/Fz：4N/4N/4N

            非線性：Fx/Fy/Fz：≤0.5%FS

            遲滯：Fx/Fy/Fz：≤0.4%FS

            零點漂移：Fx/Fy/Fz：≤0.2%FS

            重復性：Fx/Fy/Fz：≤0.3%FS

            精度：Fx/Fy/Fz：≤0.2%FS

• 

  GF2040動物運動力學測試平臺
