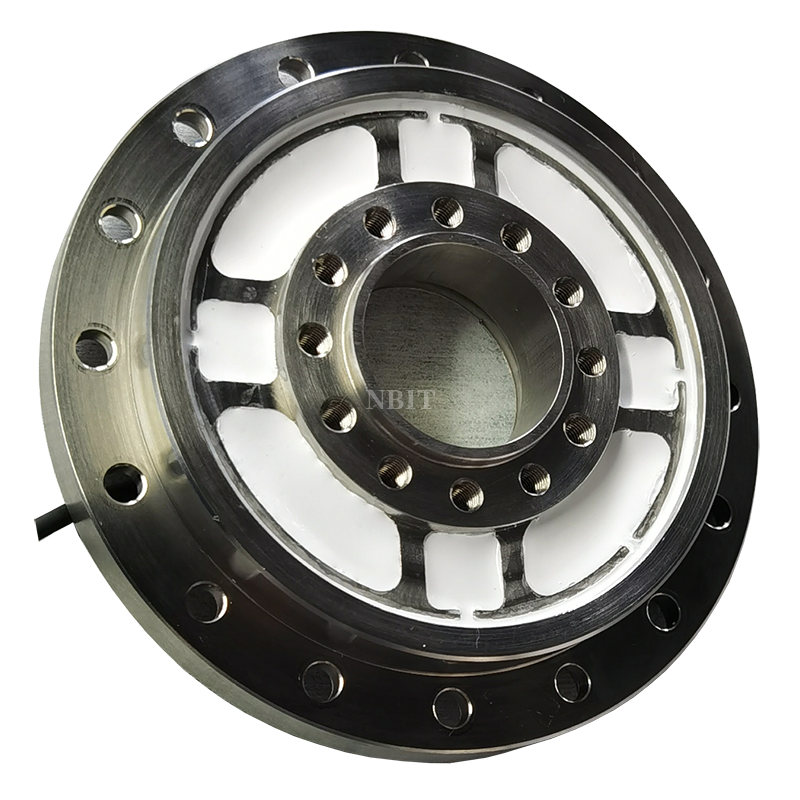

合金鋼材質法蘭式扭矩傳感器，數字一體化設計，直接輸出扭矩?cái)?shù)據，支持RS485通訊
，
體積小巧，分辨能力高，適用于機器人關節控制及科學研究等
型號 | SGF1253AGC | SGF2303AGC | SGF4843AGC |
量程 | 125Nm | 230Nm | 484Nm |
機械特征 | |||
重量 | 203g | 290g | 437g |
尺寸 | φ84.5×10mm | φ100×12mm | φ94×22.7mm |
過載能力 | 500%FS | ||
軸向承載能力 | 300N | 500N | 700N |
徑向承載能力 | 300N | 500N | 700N |
彎矩承載能力 | 60Nm | 80Nm | 150Nm |
防護等級 | IP65 | ||
扭轉剛度 | 150000 Nm/rad | 400000Nm/rad | 800000Nm/rad |
電氣特征 | |||
分辨率 | 0.06%FS | ||
靈敏度 | 0.7±0.05mV/V | ||
輸入阻抗 | 700±3Ω | ||
輸出阻抗 | 700±3Ω | ||
工作電壓 | DC 5V | ||
接口形式 | 4芯屏蔽線，針形端子 | ||
電纜長度 | 2m | ||
精度等級 | |||
零點漂移 | ≤0.08%FS/10min | ||
精度 | ≤0.5%FS | ||
重復性 | ≤0.5%FS | ||
非線性 | ≤0.5%FS | ||
正交誤差 | ＜2%FS | ||
溫度特性 | |||
溫度零點漂移 | ≤0.05%FS/10℃ | ||
存儲溫度 | -20°C ～85°C | ||
工作溫度 | 0°C～75°C，20-80% RH | ||
法蘭式數字扭矩傳感器
[點擊下載]SGF4843AGC扭矩傳感器 3D模型
[點擊下載]SGF1253AGC扭矩傳感器 3D模型
[點擊下載]SGF2303AGC扭矩傳感器 3D模型
[點擊下載]NBIT傳感器選型手冊2023
