NBIT GF2410B是基于GF2410大鼠運動力學測試系統的升級產品，是新一代小型爬行動物運動生物力學測試平臺。該系統利用六維力傳感器陣列，在獲取動物運動足底反力數據的同時，也可以同步獲取運動動物的足部位置信息，計算得到動物的運動速度、加速度及質心位置等數據

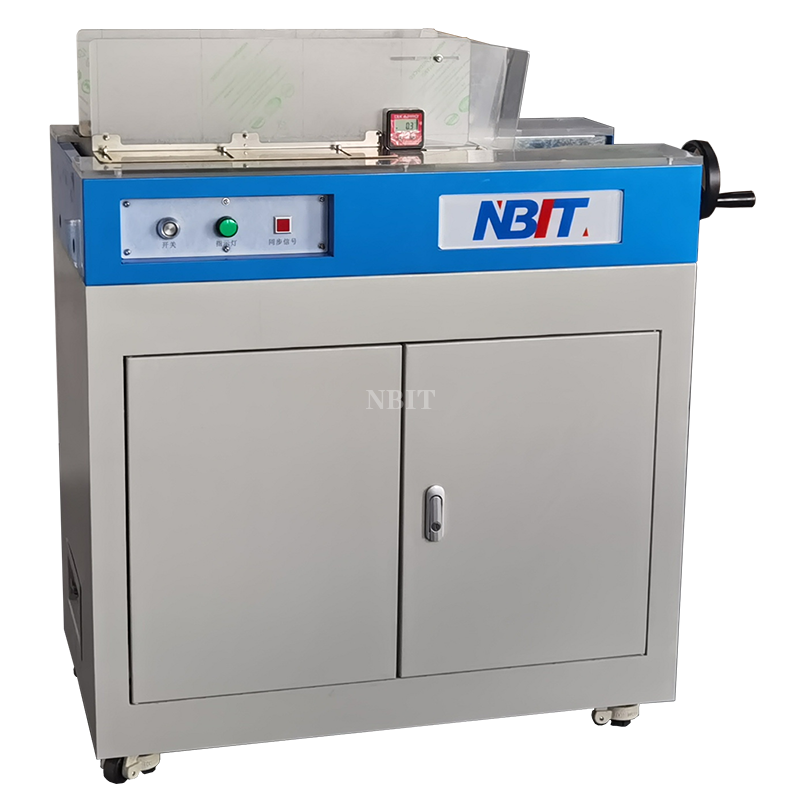

測力平臺可在0°-90°范圍內旋轉，模擬水平面、斜面與垂直墻面，可研究動物在不同平面、坡面及垂直面的運動行為。

系統配置有同步接口，可搭配高速攝像機，同步獲取動物運動時瞬時各足間的反力信息和運動行為信息，研究動物運動的肢體協調及神經控制機制。

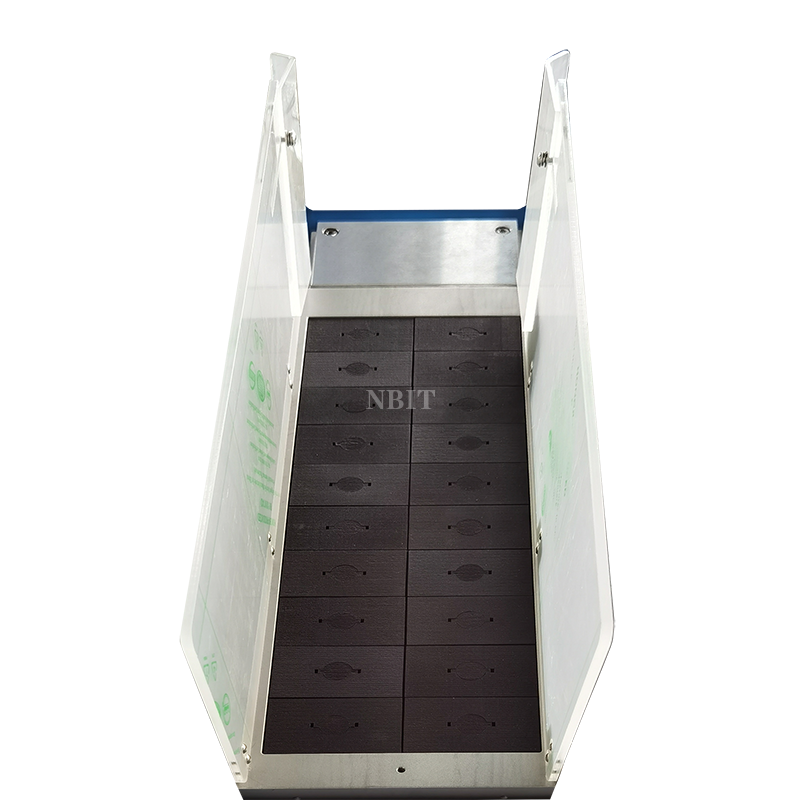

作為可選件，系統配置有動物運動護道，防止動物跑到陣列外的無效區域

主要技術指標

1、傳感器陣列

傳感器數量：2*10共20只六維力傳感器

傳感器量程：Fxyz：10N，Txyz：0.2Nm

傳感器精度：≤0.2%FS

傳感器分辨率：≤0.1%FS

傳感器線性度：≤0.1%FS

傳感器安全過載：200%

傳感器承力板：50mm×80mm

2、  數據采集

分辨率：16位

采樣率：≥2kHz

采集精度：0.2‰

幀通訊速率：≥200Hz

通訊方式：Ethernet

3、  同步觸發方式：手動按鈕

4、  平臺旋轉：

旋轉角度0°-90°，連續

角度顯示：電子儀表

旋轉方式：手動

數據實時記錄顯示，并可導出分析

• 

  GF2410B 小型爬行動物運動力學測試系統
